در مدلسازی سهبعدی مخصوصاً هنگام انتقال فایل بین نرمافزارها یا استفاده در پروژههای دیگر، فرمتها و فایلهای جانبی اهمیت زیادی پیدا میکنند. یکی از این فایلها MTL است که در کنار فایل OBJ قرار میگیرد و اطلاعات متریال مانند رنگ و بافت را ذخیره میکند. وجود این فایل برای نمایش دقیق مدل بهویژه در پروژههایی که از آبجکت تری دی مکس یا صحنه آماده مکس استفاده میشود، ضروری است. در این مقاله از وب سایت معمارآنلاین بهطور ساده توضیح میدهم فایل MTL چیست و چرا اهمیت دارد.
فایل MTL چیست؟
فایل MTL مخفف عبارت Material Template Library است. به زبان ساده این فایل شامل اطلاعات مربوط به متریالها یا جنس سطح مدل سهبعدی است. این اطلاعات تعیین میکنند که سطح مدل چگونه دیده شود: چه رنگی داشته باشد، آیا براق باشد یا مات، آیا بافت خاصی روی آن اعمال شده یا خیر و... .
این فایلها معمولاً همراه با فایلهای OBJ ایجاد میشوند. یعنی وقتی شما یک مدل را با فرمت OBJ خروجی میگیرید (Export میکنید) فایل MTL نیز در کنارش ساخته میشود تا تمام مشخصات متریال آن مدل را در خود نگه دارد.
فایل MTL چه کاربردی دارد؟
فرض کنید یک مدل سهبعدی را در نرمافزار تری دی مکس یا Blender طراحی کردهاید و حالا میخواهید آن را در یک موتور بازی مثل Unity یا Unreal وارد کنید. اگر فقط فایل OBJ را منتقل کنید، مدل شما بدون بافت و متریال ظاهر میشود. اما اگر فایل MTL را هم همراه آن داشته باشید، تمام ویژگیهای بصری مدل — از رنگ گرفته تا بافتها — به درستی نمایش داده میشوند.
برای مثال، اگر شما در حال طراحی یک مدل سه بعدی رستوران هستید و از آبجکت لوازم آشپزخانه یا حتی یک آبجکت فرش ایرانی استفاده میکنید، تنها با داشتن فایل MTL میتوانید ظاهر واقعگرایانه اجزا را حفظ کنید. همچنین در پروژههایی که از انواع متریال آماده تری دی مکس بهره میبرند، وجود فایل MTL باعث میشود بافتها دقیقاً همانطور که در محیط طراحی دیدهاید، در خروجی هم نمایش داده شوند.
پس میتوان گفت نقش اصلی فایل MTL، حفظ ظاهر واقعی مدل در هنگام انتقال بین نرمافزارها و محیطهای کاری مختلف است.
ساختار فایل MTL چگونه است؟

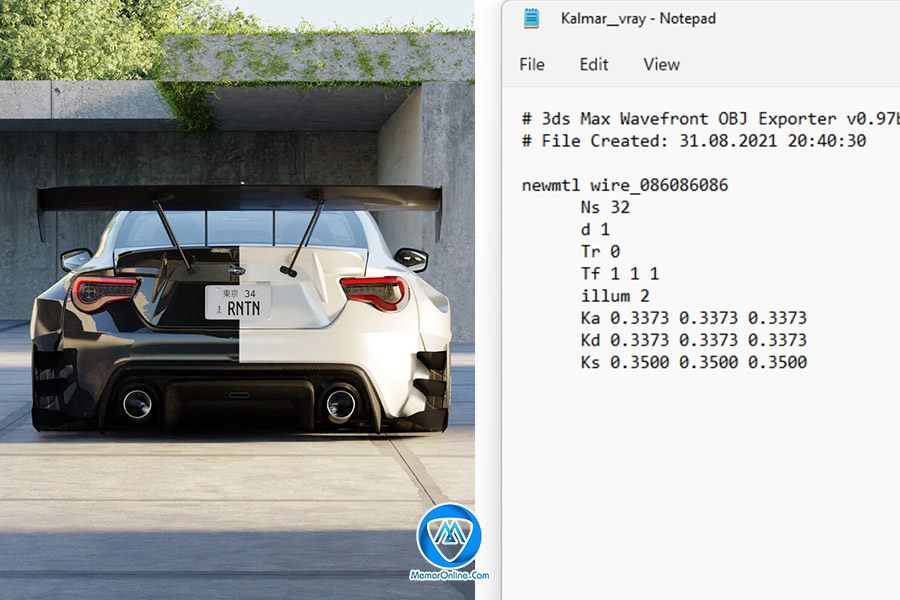

فایل MTL یک فایل متنی ساده است. میتوانید آن را با Notepad باز کنید و ببینید که شامل خطوطی با دستوراتی مثل Kd، Ka، map_Kd و غیره است. این دستورات به زبان کامپیوتر توضیح میدهند که سطح مدل چه ویژگیهایی دارد.

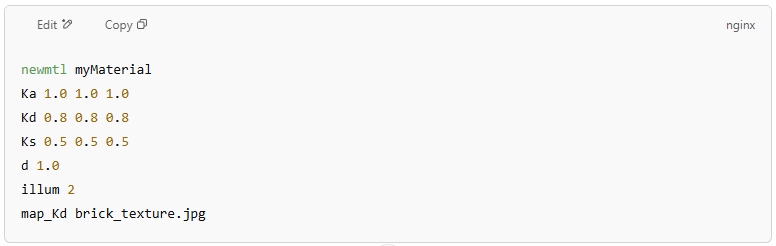

در اینجا نمونهای از یک فایل MTL ساده را میبینید:
توضیح دستورات:
- newmtl نام متریال جدید را مشخص میکند.
- Ka رنگ نور محیطی (Ambient Color) است.
- Kd رنگ پراکنده (Diffuse Color) سطح مدل است.
- Ks بازتاب نور (Specular).
- d میزان شفافیت.
- illum نوع نورپردازی را مشخص میکند.
- map_Kd به فایل بافت (Texture Map) اشاره دارد که روی سطح مدل اعمال میشود.
نقش فایل MTL در نرمافزار 3ds Max
در 3ds Max بهطور پیشفرض فایلهای متریال با فرمت خاص خودش (مثل .mat) ذخیره میشوند، اما وقتی شما مدلی را با فرمت OBJ خروجی میگیرید، میتوانید گزینهای را فعال کنید تا فایل MTL نیز ساخته شود. در این فایل، تمام متریالهایی که روی مدل اعمال کردهاید، با جزئیاتی مانند رنگ و بافت به صورت متنی ذخیره میشوند.
بنابراین، اگر قصد دارید مدل را برای استفاده در نرمافزارهای دیگر یا موتورهای بازیسازی آماده کنید، حتماً مطمئن شوید که فایل MTL به همراه OBJ خروجی گرفته شده است.
آیا میتوان فایل MTL را ویرایش کرد؟
بله. چون فایل MTL یک فایل متنی ساده است، به راحتی قابل ویرایش است. اگر لازم باشد مسیر بافتها را تغییر دهید، یا رنگها و ویژگیهای متریال را اصلاح کنید، فقط کافی است فایل را با یک ویرایشگر متن باز کرده و تنظیمات را دستی تغییر دهید.
برای مثال، اگر فایل بافتی به نام wood.jpg دارید اما نام آن را به wood_texture.jpg تغییر دادهاید، کافی است خط مربوط به map_Kd را در فایل MTL هم بهروزرسانی کنید.
چند نکته مهم درباره استفاده از فایل MTL
- همیشه فایل MTL را همراه با فایل OBJ نگه دارید. اگر آن را جداگانه ارسال یا جابهجا نکنید، مدل بدون متریال ظاهر خواهد شد.
- بافتها (textures) را هم فراموش نکنید. اگر در فایل MTL به تصویری اشاره شده که وجود ندارد، متریال ناقص خواهد بود.
- از نامگذاری مرتب و بدون فاصله استفاده کنید. این کار احتمال خطا در مسیر دهی فایلها را کم میکند.
- در هنگام Import در نرمافزار مقصد، مطمئن شوید گزینه بارگذاری متریال فعال است.
تفاوت فایل MTL با سایر فرمتهای متریال
بعضی از نرمافزارها مانند 3ds Max، Blender یا Maya، سیستم متریال داخلی خود را دارند و میتوانند اطلاعات متریال را با فرمتهای خاص خود ذخیره کنند. اما فایل MTL یک فرمت عمومی و استاندارد است که مخصوصاً برای انتقال مدلها بین محیطهای مختلف ساخته شده. این تفاوت باعث میشود فایل MTL بسیار مفید باشد، مخصوصاً در پروژههایی که در چند نرمافزار یا تیم انجام میشود.
پرسشهای متداول (FAQ)
۱. آیا میتوان بدون فایل MTL هم مدل را باز کرد؟
بله، اما ظاهر مدل ناقص خواهد بود؛ یعنی بافت و رنگها نمایش داده نمیشوند.
۲. آیا میتوان چندین متریال در یک فایل MTL ذخیره کرد؟
بله، هر فایل MTL میتواند شامل چندین متریال با نامهای مختلف باشد.
۳. چگونه مطمئن شویم که فایل MTL در پروژه بهدرستی خوانده شده؟
در نرمافزار مقصد پس از ایمپورت مدل، بررسی کنید که متریالها و بافتها نمایش داده میشوند یا خیر. همچنین مسیر فایلهای texture را بررسی کنید.
جمعبندی: فایل MTL را دستکم نگیرید
اگرچه فایل MTL یک فایل کوچک و ساده است، اما نقش بسیار مهمی در ظاهر نهایی مدل سهبعدی دارد. این فایل تضمین میکند که رنگ، بافت و ویژگیهای ظاهری مدل هنگام انتقال به سایر نرمافزارها حفظ شود. بنابراین چه طراح سهبعدی باشید، چه توسعهدهنده بازی یا انیماتور، حتماً توجه ویژهای به این فایل داشته باشید و اجازه ندهید پروژهتان فقط به خاطر یک فایل متنی ناقص به نظر برسد.
اگر در حال کار با مدلهای سهبعدی و فایلهای MTL هستید و به دنبال تکمیل پروژههای معماریتان با آبجکتهای حرفهای هستید، مرجع دانلود معمارآنلاین گزینهای مطمئن برای شماست. در این سایت میتوانید به مجموعهای کامل از آبجکت معماری، فایل پرینتر سهبعدی و پلان آماده اتوکد دسترسی داشته باشید که بهسادگی با فرمتهای مختلف سهبعدی از جمله MTL و OBJ قابل استفاده هستند. همین حالا به وب سایت معمارآنلاین مراجع کنید و سطح پروژههای خود را ارتقاء دهید.
